نکاتی در آموزش نصب دوربین های مداربسته که باید آن ها را بدانید

فهرست مطالب

مراحل نصب دوربین مداربسته بسته به مدل دوربین مورد نظر شما متفاوت خواهد بود. از این رو بهترین راه جهت آموزش نصب دوربین های مداربسته، مراجعه به کاتالوگ کالا است. بسیاری از شرکت های تولید کننده دوربین های مداربسته همراه کالا بروشور یا راهنمایی ضمیمه می کنند که به شما کمک می کند مراحل آموزش نصب دوربین های مداربسته را به درستی مطابق با مدل کالا پیش ببرید. خوب است بدانید مراحل نصب دوربین ها از یک کلیت خاص پیروی می کنند که فارغ از مدل کالای خریداری شده باید آن ها را طی نمایید. در این مقاله تصمیم داریم به طور مختصر این مراحل و نکات آن ها را با یکدیگر مرور کنیم. همراه ما باشید.

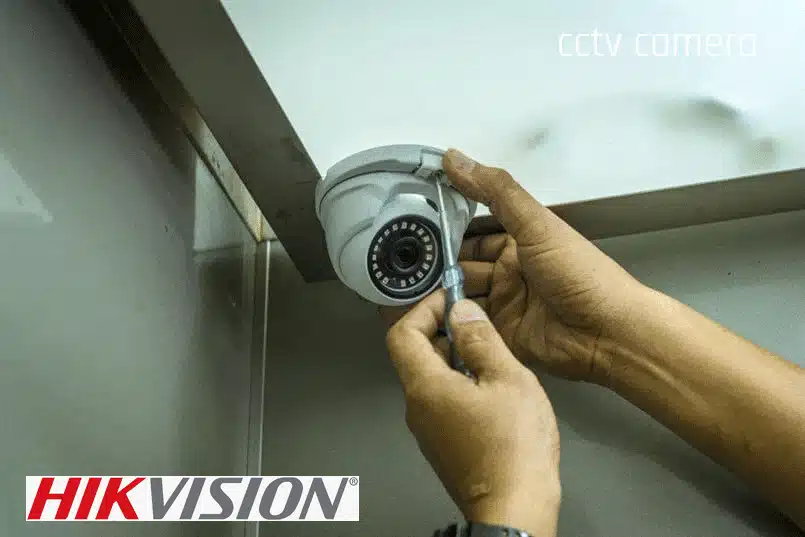

آموزش نصب دوربین های مداربسته

آموزش نصب دوربین های مداربسته

بازدید از محل نصب را فراموش نکنید

قبل از یادگیری و آموزش نصب دوربین های مداربسته، باید به محل نصب توجه نمایید. بدون شک نصب دوربین ‌های مداربسته در ساختمان‌ ها، سطوح امنیتی را بالا می ‌برد و می ‌تواند سبب کنترل بهتر و نظارت بر ورود و خروج افراد و همچنین حفاظت از دارایی‌ ها شود. برای انجام این کار، نخستین گام انتخاب مکان مناسب برای نصب دوربین است. این انتخاب باید با توجه به نیازها و ویژگی‌ های دوربین صورت گیرد. به عنوان مثال در ساختمان ‌ها، مکان‌ هایی مانند درب ورودی، درب پشتی، نزدیک آسانسور، نقاط کانونی در پارکینگ و حیاط ساختمان می ‌توانند مکان‌ های مناسبی برای نصب دوربین باشند.

خرید تجهیزات مورد نیاز برای نصب دوربین را از خاطر نبرید

خرید تجهیزات مورد نیاز برای نصب دوربین مداربسته امری حیاتی بوده و نیازمند شناخت دقیق این تجهیزات و ویژگی‌ های آن ‌ها است. در ادامه تجهیزات مورد نیاز را برای طی کردن پروسه آموزش نصب دوربین های مداربسته گرد هم آوردیم و کوتاه در مورد هر یک از آن ها توضیحاتی ارائه دادیم.

  • دوربین مداربسته: انتخاب دوربین مناسب برای محیط مورد نظر بسیار مهم است. باید به ویژگی‌ هایی مانند رزولوشن تصویر، دید در شب، مقاومت در برابر آب و گرد و غبار و… توجه نمایید.
  • دستگاه ضبط تصویر (DVR): از این دستگاه برای ضبط و ذخیره تصاویر دوربین‌ ها استفاده می ‌شود. این دستگاه باید ویژگی ‌های مهمی همچون تعداد کانال ‌های ورودی، قابلیت پشتیبانی از رزولوشن ‌های مختلف، ظرفیت ذخیره ‌سازی و قابلیت اتصال به شبکه را داشته باشد.
  • کابل: برای اتصال دوربین به DVR و منبع تغذیه به کابل ‌های مناسبی نیاز دارید. انتخاب کابل با کیفیت و مقاوم اهمیت زیادی دارد.
  • هارد دیسک: برای ذخیره تصاویر ضبط شده به هارد دیسک با ظرفیت مناسب نیاز خواهید داشت.
  • آداپتور (منبع تغذیه): برای تامین برق مورد نیاز دوربین و دستگاه DVR باید از آداپتورهای مناسب استفاده نمایید.
  • فیش و اتصالات دوربین مداربسته: برای اتصال دوربین به کابل و دستگاه DVR به فیش و اتصالات مناسب نیاز دارید.
  • میکروفون: در برخی موارد، نصب میکروفون برای ضبط صدا نیز لازم است.
  • نمایشگر: برای مشاهده تصاویر ضبط شده و زنده، وجود نمایشگر مناسب لازم خواهد بود.
  • سوئیچ و مودم: در صورت اتصال دوربین ‌ها به شبکه اینترنت یا شبکه داخلی، سوئیچ و مودم مناسب نیز مورد نیاز است.
  • لنز دوربین مداربسته: انتخاب لنز مناسب متناسب با فاصله دوربین از نقطه نظارت و زاویه دید اهمیت ویژه ای خواهد داشت.
  • خرید تجهیزات مورد نیاز جهت نصب دوربین

    خرید تجهیزات مورد نیاز جهت نصب دوربین

انتخاب دوربین مناسب از اهمیت ویژه ای برخوردار است

انتخاب دوربین مداربسته برای نصب در محیط ‌های مختلف، مرحله‌ ای حیاتی در ایجاد یک سیستم امنیتی مداربسته مناسب است. برای انتخاب دوربین مداربسته، این نکات را در نظر بگیرید:

  • نوع مکان: محیط نصب های مختلف (منزل، مجتمع تجاری، فروشگاه و غیره) نیازهای مختلفی دارند؛ برای مثال، نیازهای امنیتی یک منزل با یک مجتمع تجاری متفاوت هستند.
  • مساحت پوشش: محیطی که قرار است تحت نظارت باشد را در نظر بگیرید. بر اساس این مساحت، دوربین ‌هایی با زاویه دید و دقت مختلف وجود دارند که باید از میان آن ها بهترین را انتخاب کنید.

لازم است اضافه نماییم همان گونه که قبلا هم گفتیم پس از خرید دوربین مداربسته، راهنما نصب همراه وسیله در اختیار شما قرار خواهد گرفت تا مطابق با آن بتوانید مراحل نصب دوربین مداربسته مورد نظر را کامل نمایید.

انتخاب دوربین مداربسته مناسب

انتخاب دوربین مداربسته مناسب

تعیین دقیق تعداد دوربین

پس از انتخاب محل مناسب برای نصب دوربین و تهیه دوربین مد نظر، لازم است براساس میزان متراژ محل یا نقاطی که برای نصب دوربین در نظر گرفته‌ اید، تعداد دوربین ‌های مداربسته مورد نیاز را تعیین کنید. به طور معمول در خانه ‌های مسکونی به ۲ تا ۶ دوربین نیاز است. چنانچه قصد نصب و راه‌ اندازی دوربین در محل بزرگتری را دارید، نیاز است تعداد بیشتری دوربین مداربسته تهیه نمایید. به طور کلی، با توجه به اهمیت نظارت و کنترل هر مکان، تعداد دوربین‌ های مورد نیاز تعیین می شود.

تعیین دقیق تعداد دوربین مداربسته

مرحله تعیین دقیق تعداد دوربین مداربسته را از خاطر نبرید

مشخص کردن مسیر عبور کابل ها

برای آموزش نصب دوربین‌ های مداربسته و البته سیم کشی آن ها، ابتدا نیاز است که مسیر مناسب برای عبور کابل ‌ها انتخاب شود. این انتخاب با در نظر گرفتن محل نصب دوربین و سایر تجهیزات و همچنین مشخص کردن مسیر مناسب برای تامین برق صورت می ‌گیرد. خوب است بدانید در هنگام تعیین مسیر عبور کابل، امنیت مسیر نیز برای جلوگیری از هرگونه آسیب به محل یا آسیب به افراد نیز باید مدنظر قرار گیرد.

در این مرحله، محاسبه طول کابل مورد نیاز از اهمیت بالایی برخوردار است تا بتوان به خوبی مسیرهای مختلف پروژه نصب کابل را طی نمود. رعایت فاصله کابل با توجه به نوع کابل نیز موجب اتصال بهتر دوربین و ثبت تصاویر با کیفیت می گردد.

مشخص کردن مسیر عبور کابل ها برای راه اندازی دوربین مداربسته

مشخص کردن مسیر عبور کابل ها برای راه اندازی دوربین مداربسته

انتخاب دستگاه ضبط مناسب برای دوربین های مداربسته

برای انتخاب دستگاه ضبط مناسب بین گزینه های DVR و NVR ، نکات مهمی وجود دارند که باید مدنظر قرار گیرند. یکی از موارد مهم برای بررسی، برند دستگاه ها هستند. علاوه بر برند، پروتکل انتقال، تعداد کانال، پهنای باند ورودی و خروجی برای اتصال به دوربین ‌های مداربسته نیز باید در نظر گرفته شوند. امروزه بیشتر DVR و NVR ها با پروتکل ONVIF سازگار هستند که این امکان را به شما می‌ دهند دستگاه ضبط تصویر و دوربین ‌های تحت شبکه را به سادگی به یکدیگر متصل کنید.

مرحله اتصال هارد دیسک به دستگاه ضبط تصویر

مرحله بعدی آموزش نصب دوربین های مداربسته، به اتصال هارد دیسک به دستگاه ضبط تصویر NVR یا DVR اشاره دارد تا بتوان تصاویر ویدئویی را به درستی ذخیره و مشاهده نمود. اتصال هارد دیسک به دستگاه ضبط تصویر NVR یا DVR یکی از مراحل اساسی در راه اندازی یک سیستم مداربسته است. برای اتصال هارد به دستگاه ضبط تصویر، به کابل ساتا نیاز خواهید داشت تا اتصال به درستی انجام شود. برای اخذ راهنمایی بیشتر به مراحل زیر توجه نمایید.

  1. انتخاب هارد دیسک مناسب: قبل از هر چیز، مطمئن شوید هارد دیسکی که می ‌خواهید به دستگاه ضبط تصویر متصل کنید، با نوع دستگاه شما NVR یا DVR) سازگار است. همچنین، ظرفیت هارد دیسک باید با نیازهای ذخیره‌ سازی شما هماهنگ باشد.
  2. تغذیه هارد دیسک: برخی از هارد دیسک‌ ها به یک منبع تغذیه خارجی نیاز دارند و برخی دیگر از امکان تغذیه از طریق دستگاه ضبط تصویر پشتیبانی می ‌کنند. مطمئن شوید که هارد دیسک به درستی تغذیه می‌ شود.
  3. اتصال کابل ساتا: هارد دیسک با استفاده از کابل ساتا به دستگاه ضبط تصویر متصل می ‌شود. از این کابل برای انتقال داده‌ های ویدئویی به هارد دیسک بهره برداری می گردد.
  4. تنظیمات نرم ‌افزاری: بعد از اتصال هارد دیسک، بهتر است به تنظیمات دستگاه ضبط تصویر بروید و هارد دیسک را به درستی فرمت کنید. با انجام این کار مطمئن می ‌شوید که دستگاه به درستی با هارد دیسک ارتباط برقرار کرده و تصاویر را به صورت صحیح ذخیره می کند.
  5. تست و عیب ‌یابی: پس از اتصال هارد دیسک، تست کنید تا متوجه شوید دستگاه ضبط تصویر به درستی با هارد دیسک ارتباط برقرار کرده است و تصاویر به درستی ذخیره می ‌شوند. در صورت وجود مشکل، ممکن است نیاز به بررسی تنظیمات یا تعویض هارد دیسک داشته باشید.
  6. نحوه اتصال هارد دیسک به دستگاه ضبط دوربین مداربسته

    نحوه اتصال هارد دیسک به دستگاه ضبط دوربین مداربسته

آموزش سیم کشی و کابل کشی دوربین های مداربسته

خوب است بدانید برای کابل‌ کشی دوربین‌ های مداربسته آنالوگ، دو کابل به دوربین متصل می گردد. یکی از کابل ها برای انتقال تصویر و دیگری برای تامین برق دوربین به عنوان منبع تغذیه می باشند. عموما برای سیم‌ کشی این نوع دوربین‌ ها، از کابل کواکسیال استفاده می ‌شود. در صورتی که بخواهیم از دوربین‌ های مداربسته تحت شبکه استفاده کنیم، باید از کابل ‌های CAT5 یا CAT6 برای سیم‌ کشی استفاده نماییم. برای ارسال برق به دوربین ‌های تحت شبکه IP، می ‌توان از تکنولوژی برق اترنت یا POE استفاده کرد.

نکات مهم حوزه سیم کشی

  • هنگام نصب دوربین ‌های تحت شبکه، حتماً به توان مورد نیاز هر دوربین و قدرت سوئیچ POE توجه کنید تا از عملکرد بهینه سیستم اطمینان حاصل نمایید.
  • بهتر است از کابل ‌های با کیفیت و متناسب با فاصله مورد نیاز استفاده کنید تا کیفیت تصویر و انتقال داده ‌ها را تضمین گردانید.

آموزش نصب دوربین های مداربسته مرحله اتصال آداپتور یا منبع تغذیه به دوربین

سیم ‌کشی دوربین مداربسته برای اتصال منبع تغذیه یا آداپتور به دوربین، بسته به محل نصب دوربین در مکان ‌های مختلفی صورت می گیرد. گاهی اوقات منبع تغذیه یا آداپتور در کنار دوربین نصب می ‌شود اما گاها به منظور پیشگیری از شلوغی اطراف دوربین، ممکن است تصمیم گرفته شود منبع تغذیه در محلی دور از دوربین نصب گردد. در این حالت، با استفاده از کابل‌ های اضافی، اتصال آداپتور به دوربین انجام می ‌شود. برای این کار از مبدل ‌های نری و مادگی و کابل بلند استفاده می ‌شود تا اتصال منبع تغذیه به دوربین برقرار شود. این روش کابل کشی بهینه ‌تر بوده و باعث کاهش شلوغی و ابهام در اطراف دوربین می گردد.

اداپتور دوربین مداربسته

اداپتور دوربین مداربسته

آموزش نحوه اتصال سایر اجزا به دوربین های مداربسته

تا به اینجای امر در خصوص نصب دوربین مداربسته نکاتی را ذکر کردیم. در ادامه این مبحث از آموزش نصب دوربین های مداربسته به سراغ مراحل اتصال سایر اجزا می رویم تا آموزش نصب دوربین های مداربسته را به طور کل کامل کرده باشیم.

آموزش نحوه اتصال میکروفون به دوربین

اتصال یک میکروفن به دوربین مداربسته AHD می‌تواند به شما کمک کند تا صدا را هم در کنار تصویر ضبط کنید. این امر می ‌تواند برای نظارت و ضبط ویدیو‌ها با صدایی واضح و مفهومی مفید باشد. مراحل اتصال میکروفن به دوربین مداربسته AHD به شرح زیر است:

  1. اتصال به برق: ابتدا دوربین مداربسته و میکروفن را به منبع تغذیه برق وصل کنید و اطمینان حاصل نمایید که هر دو دستگاه به طور کامل روشن شده باشند.
  2. اتصال دوربین به DVR : از طریق کابل کواکسیال، دوربین مداربسته را به دستگاه DVR متصل کنید. این کابل تصویر را از دوربین به DVR منتقل می نماید.
  3. اتصال میکروفن به BNC دستگاه: میکروفن را نیز با استفاده از یک کابل کواکسیال به دستگاه BNC متصل کنید. این کابل صدا را از میکروفن به DVR انتقال می ‌دهد.
  4. تنظیمات DVR : در منوی اصلی (Main Menu) دستگاه DVR، به بخش سیستم (System) بروید و سپس گزینه Encode را انتخاب کنید. در این قسمت، می توانید فرمت صدا و تصویر را تنظیم کنید تا هنگام ضبط تصاویر، صدا هم ضبط شود. بسته به نوع DVR شما، این تنظیمات متفاوت هستند. می‌ توانید به دفترچه راهنمای DVR خود مراجعه کنید تا مراحل دقیق تری را برای تنظیمات صدا دنبال نمایید.

اضافه می کنیم دنبال نمودن این اتصالات به شما کمک می کنند تا همزمان با ضبط تصاویر، صدا را هم ضبط کنید و از توانایی نظارت صوتی نیز بهره ‌مند شوید.

اتصال میکروفن به دوربین مداربسته IP

برای آن که بتوانید با مخاطبان در محیط دوربین دار مکالمه کنید لازم است میکروفون را به دوربین مداربسته متصل نمایید. مراحل این امر به شرح زیر خواهد بود:

  • ابتدا دوربین و میکروفن را به برق متصل کنید: این مرحله به معنای وصل کردن دوربین مداربسته و میکروفن به منبع تغذیه برقی است.
  • میکروفن را از طریق رابط به دوربین متصل کنید: در این مرحله، میکروفن را به دوربین مداربسته وصل می ‌کنید. احتمالا به یک تبدیل BNC به AV نیاز خواهید داشت تا میکروفن به درستی به دوربین متصل شود. این کار برای اطمینان از این که صدا به درستی از طریق دوربین ضبط و انتقال داده می ‌شود، صورت می گیرد.
  • سپس دوربین مداربسته را با استفاده از کابل شبکه به دستگاه NVR وصل کنید تا صدا و تصویر به صورت همزمان دریافت شوند: در این مرحله، دوربین مداربسته را به دستگاه NVR متصل می ‌کنید. این اتصال با استفاده از کابل شبکه انجام می‌ گردد تا تصویر و صدا به صورت همزمان ضبط و دریافت شوند.
  • دستگاه DVR یا NVR

    دستگاه DVR یا NVR

اتصال مانیتور به دوربین مداربسته

برای اتصال مانیتور به دوربین مداربسته به منظور آن که بتوانید تصاویر را مشاهده کنید، باید مراحل زیر را دنبال کنید:

  1. اتصال کابل ‌های دوربین به مانیتور: ابتدا کابل BNC را به کابل کواکسیال متصل کنید و پس از آن کابل P4 را به دوربین متصل نمایید.
  2. اتصال دوربین به منبع تغذیه: دوربین را به منبع تغذیه متصل کنید. اطمینان حاصل نمایید در مراحل نصب از منبع تغذیه مناسب با ولتاژ و جریان مورد نیاز دوربین، استفاده شده است.
  3. تنظیمات مانیتور یا تلویزیون: مانیتور یا تلویزیون را در حالت AV قرار دهید. این گزینه معمولاً در منوی تنظیمات ورودی ‌های تصویری قابل دسترسی است.
  4. مشاهده تصاویر: پس از انجام مراحل فوق، تصاویر دوربین مداربسته بر روی مانیتور یا تلویزیون شما نمایش داده خواهند شد.

پس از انجام این مراحل، باید بتوانید تصاویر را به راحتی بر روی مانیتور یا تلویزیون مشاهده کنید. اگر هر گونه مشکلی وجود داشت، لطفاً اطمینان حاصل کنید که اتصالات درست انجام شده باشند.

اتصال موس به دوربین مداربسته

اتصال موس به دوربین مداربسته کار آسانی است. اکثر دوربین ‌های مداربسته دارای پورت USB هستند که برای اتصال موس یا دیگر دستگاه ‌ها به دوربین، از آن استفاده می‌ شود. برای انجام این کار، موس را به پورت USB دوربین متصل کنید. پس از انجام این کار، موس باید بدون هیچ مشکلی به دوربین شما متصل شود و شما قادر به کنترل منوها و تنظیمات دوربین خود از طریق موس خواهید بود. این کار می‌تواند به شما کمک کند تا به راحتی از ویژگی ‌ها و تنظیمات دوربین خود بهره ببرید.

آموزش نحوه تنظیم دستگاه DVR یا NVR جهت ضبط تصویر دوربین مداربسته

برای تنظیمات دستگاه DVR یا NVR جهت ضبط تصویر دوربین مداربسته مراحل زیر را طی نمایید

  1. تنظیم رزولوشن: در ابتدا، باید رزولوشن دستگاه DVR یا NVR را تنظیم کنید تا کیفیت تصویر ضبط شده مشخص شود. برای این کار، از منوی اصلی دستگاه، گزینه تنظیمات (Setting) را انتخاب کرده و سپس در بخش نمایش (Display)، میزان رزولوشن تصویر را براساس بهترین کیفیت مانیتور انتخاب کنید.
  2. تنظیمات رنگ: برای تنظیم رنگ‌ ها، می‌توانید از بخش تنظیمات رنگ (Color Setting) استفاده کنید. از این قسمت می ‌توانید میزان روشنایی تصویر را با انتخاب گزینه Brightness تنظیم کنید.
  3. تنظیم روز و ساعت: برای تنظیم روز و ساعت در دستگاه ضبط تصویر، از منوی اصلی DVR و بخش تنظیمات (Setting)، گزینه عمومی (General) را انتخاب کنید. سپس در پنجره تنظیمات روز و ساعت، از طریق گزینه System Time، تاریخ و ساعت دستگاه را تنظیم نمایید و تغییرات را ذخیره کنید.
  4. تشخیص حرکت: برای فعال کردن تشخیص حرکت در دستگاه DVR، از منوی اصلی، گزینه تنظیمات و سپس گزینه Detect را انتخاب کنید. در این قسمت، می ‌توانید تنظیمات مربوط به تشخیص حرکت را انجام دهید، از جمله حساسیت و دقت تشخیص حرکت و زمانی که ضبط تصاویر انجام شود. می ‌توانید دستگاه را به گونه ‌ای تنظیم کنید که فقط در زمان حرکت، ضبط تصویر انجام شود.
آموزش نحوه تنظیم دستگاه DVR یا NVR جهت ضبط تصویر دوربین مداربسته

آموزش نحوه تنظیم دستگاه DVR یا NVR جهت ضبط تصویر دوربین مداربسته

جمع بندی مطالب و کلام پایانی

دوربین ‌های مداربسته یا CCTV به عنوان یکی از ابزارهای مهم برای افزایش امنیت و نظارت در مکان ‌های مختلف، از جمله خانه ‌ها، مغازه ‌ها، دفاتر کار و سایر مکان ‌های عمومی استفاده می ‌شوند. نصب اصولی و درست این دوربین ‌ها می ‌تواند به شما کمک کند تا امنیت محیط خود را افزایش دهید و در صورت لزوم به راحتی به تصاویر ضبط شده دسترسی داشته باشید.

در این مقاله سعی کردیم گوشه ای از مراحل آموزش نصب دوربین های مداربسته را بیان نماییم. برای اطلاع دقیق تر از مراحل نصب، با کاتالوگ محصول مراجعه کنید. به عنوان نکته آخر پیشنهاد می کنیم پس از طی نمودن مراحل نصب، از دستگاه تست بگیرید و از کارکرد درست آن اطمینان حاصل نمایید.
